拉曼探頭技術特點：
? 高收集效率：特殊光學設計，保證高收集效率
? 環境適應性：耐高低溫、耐高壓，適應嚴苛反應條件
? 靈活定制：可根據監測需求定制接口、長度及材質
流通池技術特點：
? 多種材質可供選擇，特殊光學設計，保證采集效率
? 不同規格的接口，可在不同規格管路連接流通池
? 適用高溫、高壓、強酸、強堿體系，密封性好、連接方便
產品簡介PR100拉曼探頭是拉曼光譜儀的常規離線檢測探頭，可適配三種激發波長：532nm、785 nm和1064nm。PR100探頭輕巧緊湊，可配合標準樣品室進行常規液體和固體樣品分析，也可連接顯微鏡進行樣品微區的顯微拉曼分析。PR100還可結合流通池或側視窗反應釜進行在線反應監測。

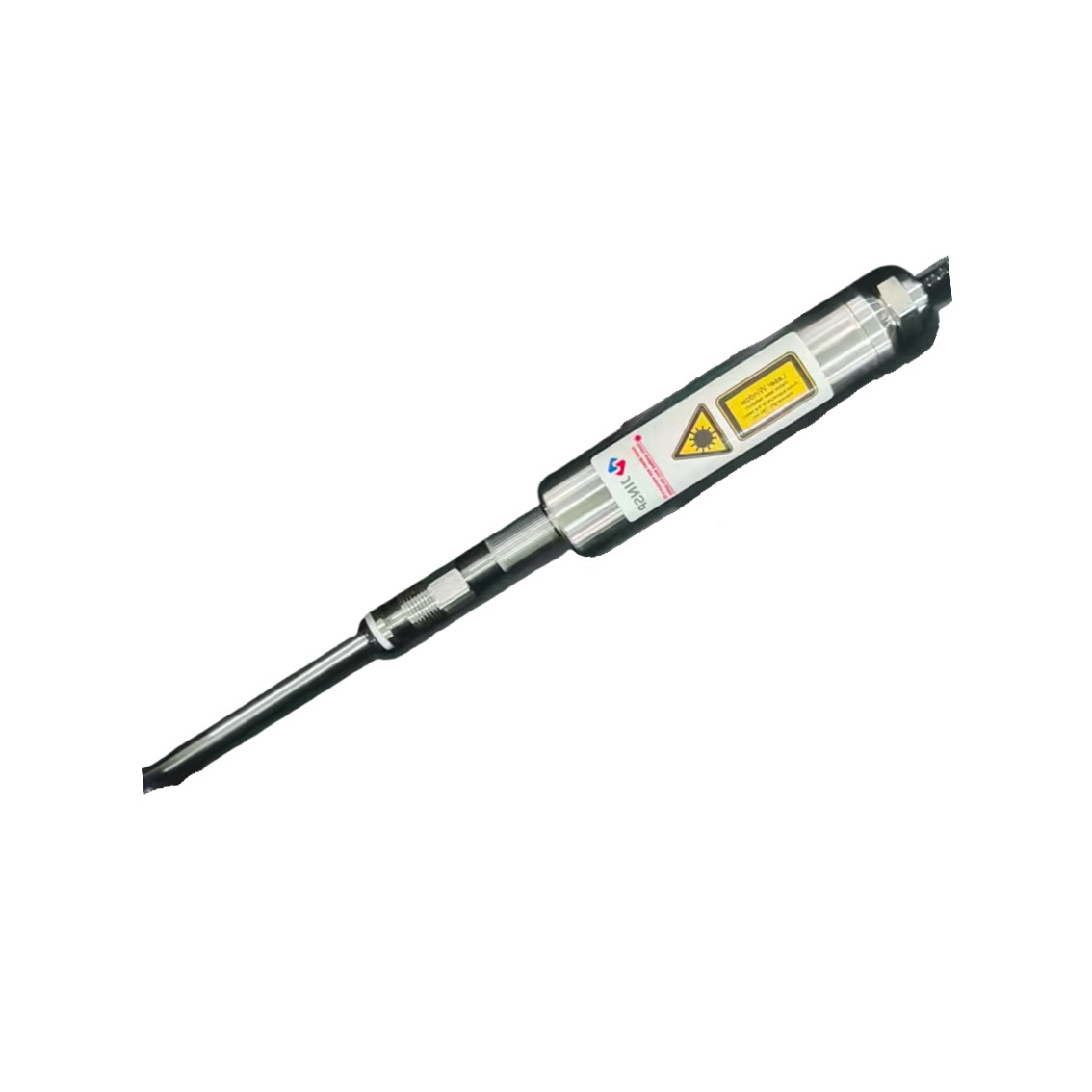

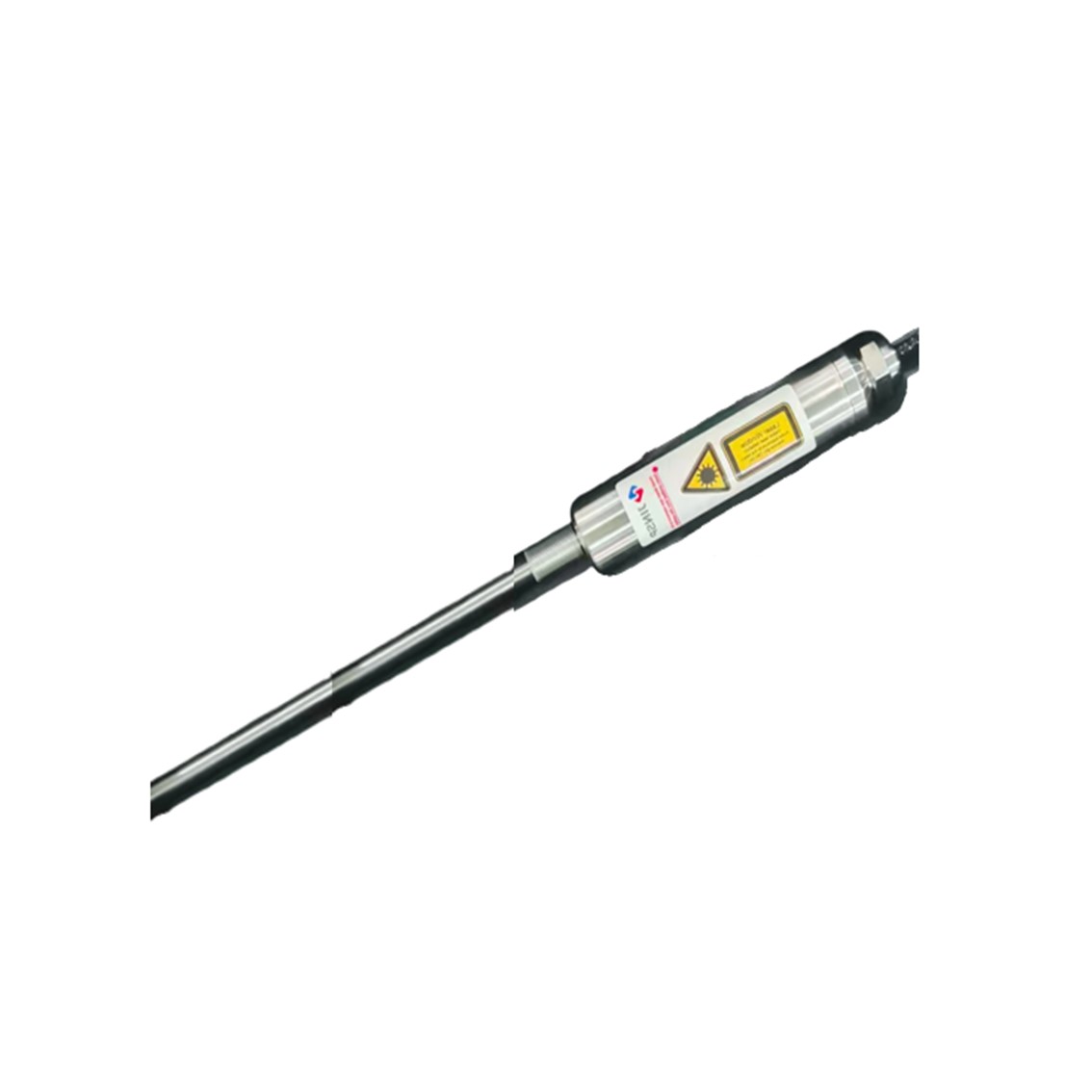

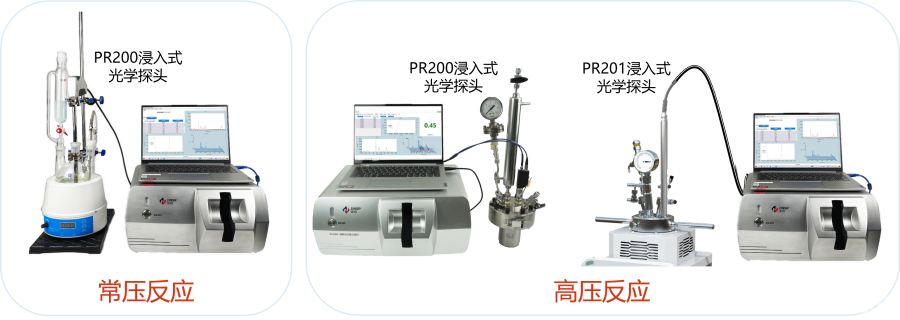

PR200/PR201/PR202浸入式探頭適用于實驗室小試反應監測，可直接深入到反應燒瓶或實驗室級別的反應器中，對反應過程進行原位監測。可選針對懸濁液檢測的優化版本，從而有效減輕體系對液體信號檢測的干擾。
PR200/PR201探頭管有多種材質可供選擇，尤其適用于條件極端、難以取樣或者樣品不穩定的化學反應體系的監測。PR200適配小接口，PR201適配中等大小的接口。
PR202適合于生物發酵罐中各組分在線監測，探頭部分可拆卸單獨進行高溫滅菌處理。探頭管接口PG13.5。
FC100/FC200流通池可配套PR100拉曼探頭，連接在反應管路中。液體物料流經流通池時，在數秒內即可完成光譜信號的采集。適用于連續流反應體系或釜式反應配套自動取樣器， 從而實現在線監測。
應用領域 技術特點拉曼探頭技術特點：
? 高收集效率：特殊光學設計，保證高收集效率
? 環境適應性：耐高低溫、耐高壓，適應嚴苛反應條件
? 靈活定制：可根據監測需求定制接口、長度及材質
流通池技術特點：
? 多種材質可供選擇，特殊光學設計，保證采集效率
? 不同規格的接口，可在不同規格管路連接流通池
? 適用高溫、高壓、強酸、強堿體系，密封性好、連接方便
產品參數| 型號 | PR100系列 | PR200系列 | PR201系列 | PR202系列 | PR300系列 |
| 名稱 | 實驗室拉曼探頭 | 實驗室拉曼浸入式探頭 | 工業拉曼浸入式探頭 | 生物拉曼浸入式探頭 | 工業拉曼浸入式探頭 |
| 外觀 |
|
|
|
|
|

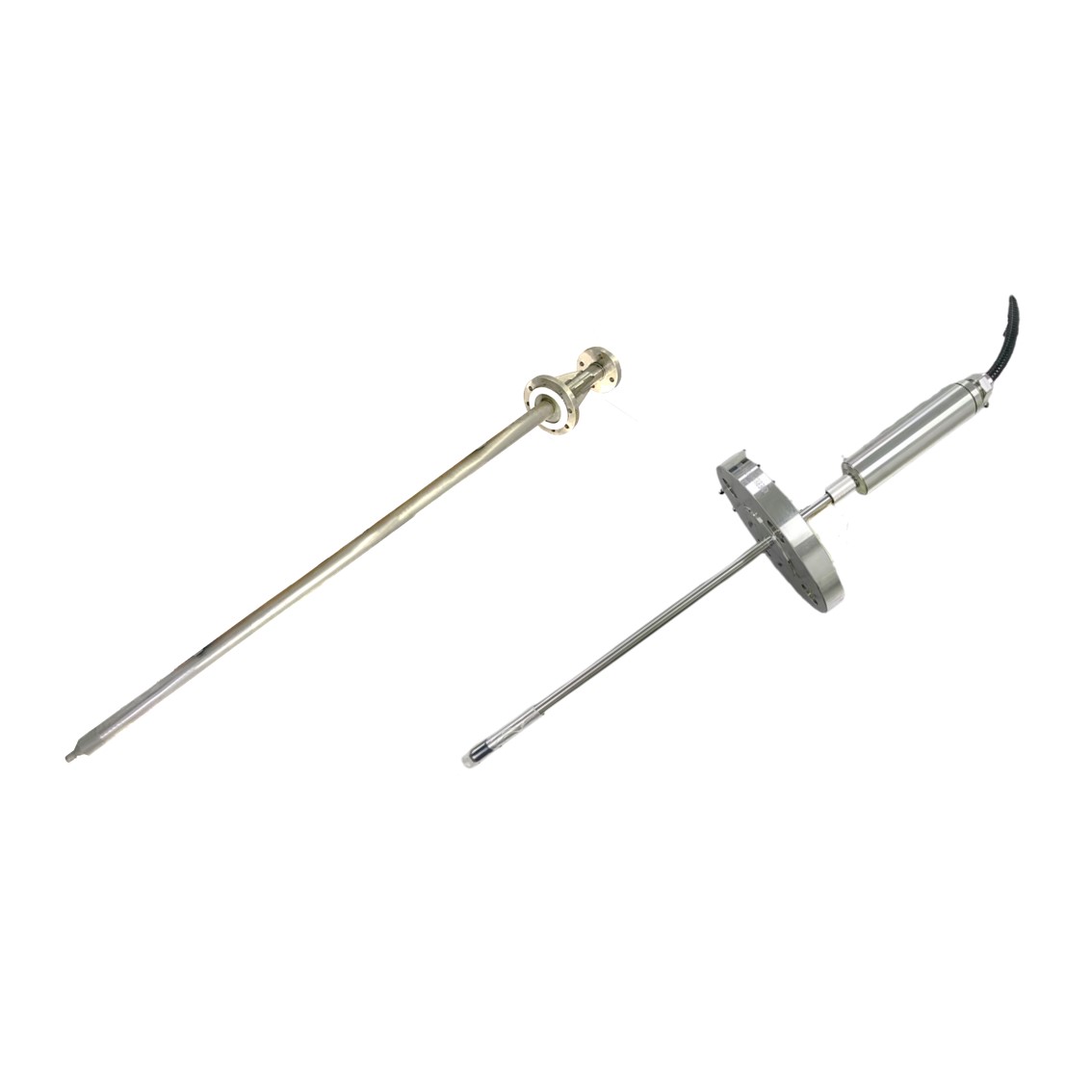

| 應用方式 | 結合定制樣品室，適用于實驗室離線監測及分析，適合可行性研究和方法建立研究，也可結合流通池和側視窗進行在線反應監測。 | 適用于實驗室小試反應監測，可直接深入到反應燒瓶或實驗室級別的反應器中，對反應過程進行原位監測。適合接口尺寸較小、或小容積的反應器。 | 適用于實驗室小試反應監測，可直接深入到反應燒瓶或實驗室級別的反應器中，對反應過程進行原位監測。 | 適合于生物發酵罐中各組分在線監測，探頭部分可拆卸單獨進行高溫滅菌處理。探頭管接口PG13.5。 | 適用于釜式反應工業生產監測，帶法蘭的連接方式，耐壓、防腐蝕設計，能夠滿足嚴苛工況的生產監測需求。法蘭盤尺寸依據需求定制。 |
| 材質 | 304不銹鋼 | 標配哈氏合金C276，304不銹鋼、316L不銹鋼、蒙乃爾合金M400、TA2可選 | 標配哈氏合金C276，304不銹鋼、316L不銹鋼、蒙乃爾合金M400、TA2可選 | 316L，可耐受SIP/CIP滅菌 | 標配哈氏合金C276，304不銹鋼、316L不銹鋼、蒙乃爾合金M400、TA2可選 |
| 探頭管外徑 | 10 mm | 10 mm | 16 mm | 12 mm | 12mm@DN20~DN40法蘭 標配 60 mm@DN80以上 |
| 探頭管長度 | 80 mm | 標配350 mm 100 ~ 350mm 可定制 | 標配270 mm 100 ~ 1000 mm可定制 | 120 mm (4.73 in.)標配 220 mm (8.67 in.) 可選 | 300mm標配 100 ~ 300mm可定制 @DN20~DN40法蘭 1 ~ 3 m可定制 @DN80以上 |
光譜范圍 /適配激光器波長 | 200 ~ 3900 cm-1/ 532 nm或200 ~ 3900 cm-1/ 785 nm或230 ~ 3100 cm-1/ 1064 nm可選 | 200 ~ 3900 cm-1/ 532 nm或200 ~ 3900 cm-1/ 785 nm或230 ~ 3100 cm-1/ 1064 nm可選 | 200 ~ 3900 cm-1/ 532 nm或200 ~ 3900 cm-1/ 785 nm或230 ~ 3100 cm-1/ 1064 nm可選 | 200 ~ 3900 cm-1/ 532 nm或200 ~ 3900 cm-1/ 785 nm或230 ~ 3100 cm-1/ 1064 nm可選 | 200 ~ 3900 cm-1/ 532 nm或200 ~ 3900 cm-1/ 785 nm或230 ~ 3100 cm-1/ 1064 nm可選 |
| 工作距離/適配體系 | 7.38 mm/樣品室或流通池 | 0.5 mm/懸濁液體系標配 3 mm/液體體系可選 | 0.5 mm/懸濁液體系標配 3 mm/液體體系可選 | 0.5 mm/懸濁液體系標配 3 mm/液體體系可選 | 0.5 mm/懸濁液體系標配 3 mm/液體體系可選 |
| 光纖配置 | 100 μm 激發光纖， 200 μm 收集光纖，N.A. 0.22 | 100 μm 激發光纖， 200 μm 收集光纖，N.A. 0.22 | 100 μm 激發光纖， 200 μm 收集光纖，N.A. 0.22 | 100 μm 激發光纖， 200 μm 收集光纖，N.A. 0.22 | 100 μm 激發光纖， 200 μm 收集光纖，N.A. 0.22 |
| 濾波器效率 | 標配OD6，OD8可選 | 標配OD6，OD8可選 | 標配OD6，OD8可選 | 標配OD6，OD8可選 | 標配OD6，OD8可選 |
| 光纖長度及套管 | 標配1.3 m，3 m、5 m可選；pvc護管 | 標配5 m，10 m、50 m、100 m可選，200 m內可定制；標配pvc護管，鎧裝或其他防腐蝕套管可選 | 標配5 m，10 m、50 m、100 m可選，200 m內可定制；標配pvc護管，鎧裝或其他防腐蝕套管可選 | 標配5 m，10 m、50 m、100 m可選，200 m內可定制； | 標配50 m，1 ~ 200 m可定制 |
| 光纖接口 | FC和SMA | FC和SMA | FC和SMA | FC和SMA | FC和SMA |
| 耐溫 | - | -20 ~ 200 ℃ | -20 ~ 200 ℃ | -30 ~ 150 °C | -20 ~ 200 ℃ |
| 耐壓 | - | 標配4MPa，選配10Mpa，最高100 MPa可定制 | 標配4MPa，選配10Mpa，最高100 MPa可定制 | 1 MPa | 標配4MPa，選配10Mpa，最高100 MPa可定制 |
| 耐腐蝕 | 不耐腐蝕 | 適用于大多數酸、堿、 有機溶劑；定制窗口材料，適用于 HF 體系。 | 適用于大多數酸、堿、 有機溶劑；定制窗口材料，適用于 HF 體系。 | 耐受pH范圍1-14 | 耐常見工業酸堿腐蝕，耐受氯磺酸、HF等 |
